请问abaqus二维模型任意截面的切向力与法向力怎么求?

悬赏金币:2 guanzu 时间:2022-10-24 10:39

S11,S22是平行x,y轴的力,如果截面是斜面,斜面的切向力与法向力不平行于x,y轴怎么求?
回答(2)
  • 2022-10-26 20:09 admin


    已采纳的答案 支持(0) 反对(0) 举报

  • 2022-10-26 20:06 admin

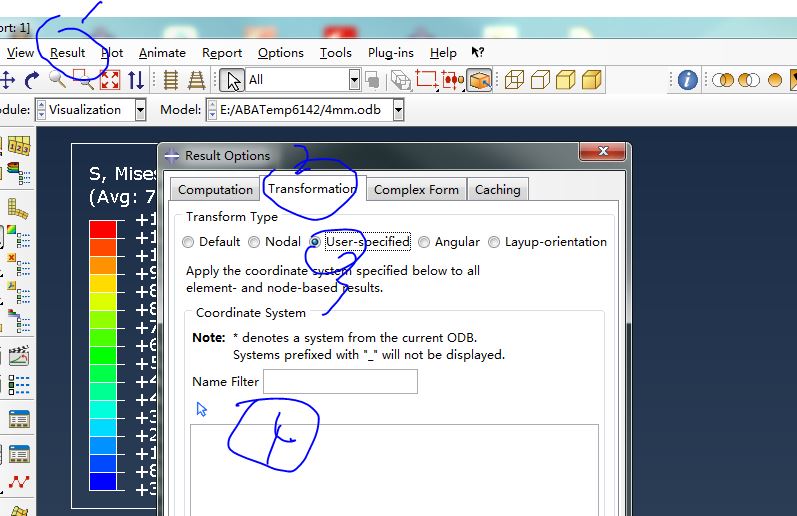

    可以在后处理里边建立坐标系,让坐标系轴指向你的面,然后进行结果转换到建立坐标系即可。

    举报
